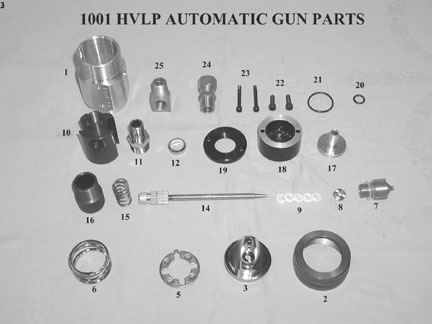

Diagram Number | Name | Part number | Price |
1 | Gun Body | 1001 | 75.00 |
2 | Pattern Control Ring | 4002m | 15.95 |
3 | Air Cap | 4501 | 44.95 |
4 | Air Cap Spacer Ring | 4004 | 3.60 |
5 | Detent Plate | 4005 | 5.95 |
6 | Air Cap Spring | 4006 | 2.75 |
7 | Fluid Nozzle | See Chart | 36.75 |
8 | Packing Adjustment Screw | 4008 | 3.30 |
9 | Needle Packing | 4009 | 16.50 |
10 | Fluid Nozzle Holder | 1010 | 49.00 |
11 | Fluid Inlet Fitting | 4044 | 8.95 |
12 | Fluid Inlet Fitting Spacer | 4041 | 2.60 |
14 | Needle | See Chart | 36.45 |
15 | Needle Return Spring | 4027 | 1.80 |
16 | Fluid Regulator Knob | 4028b | 13.95 |
17 | Piston | 4114 | 9.95 |
18 | Cylinder Body | 4122 | 32.95 |
19 | Cylinder End Plate | 4123 | 11.70 |
20 | Cylinder "O" Ring | 4121 | .90 |
21 | Piston "O" Ring | 4120 | 1.55 |
22 | Mounting Plate Screw | 4112 | .78 |
23 | Cylinder Retaining Screw | 4124 | .90 |
